Hallo zusammen.

Ich baue gerade eine 0,5 Liter Wara. Die soll natürlich nach dem Flug nicht einfach so vom Himmel fallen, also muss da auch noch ein Fallschirm mit untergebracht werden.

Siehe da, Platz ist in der kleinsten Hütte.

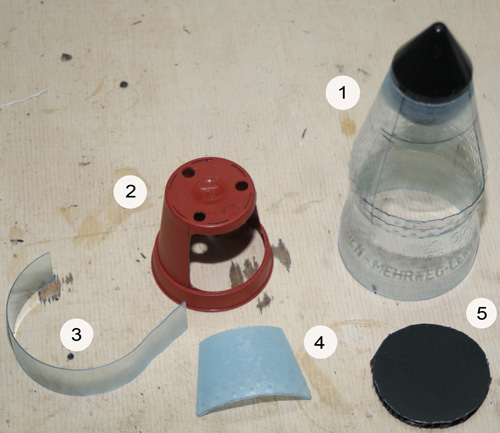

Hier mal eine Übersicht der Komponenten:


(1) Das obere Modul mit der Spitze (von einer Silvester-Rakete) udn dem fertigen Ausschnitt für den Fallschirmauswurf.
(2) Kleiner Blumentopf als Fallschirmkammer (mit fertigem Ausschnitt)
(3) Auswurffeder (PET-Streifen)
(4) Die Klappe (Tür)
(5) Boden der Fallschirmkammer (PP-Hohlkammerplatte)

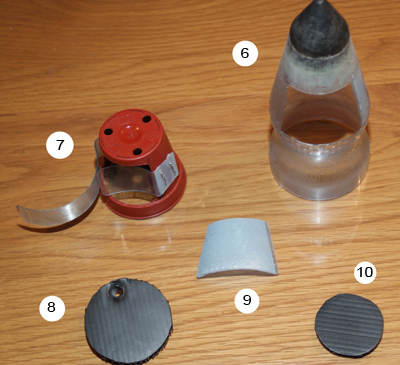

Hier die Teile nach den nächsten Schritten:


(6) Spitze eingeklebt und für die Lackierung vorbereitet.
(7) Auswurffedern an der Kammer montiert (Mit beidseitigem Klebeband und Drahtklammern)
(8) Bodenplatte mit Durchführung
(9) Tür (2-Lagen PET)
(10) Platte zum Befestigen der Fallschirmkammer (wird innen unter die Spitze geklebt, dann die Fallschirmkammer daran kleben.)

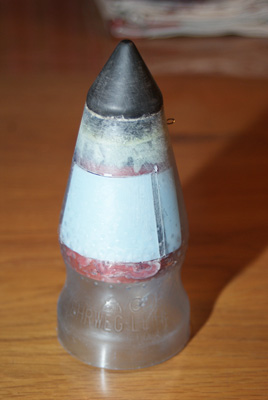

Alles zusammengebaut (Die fertige Spitze)

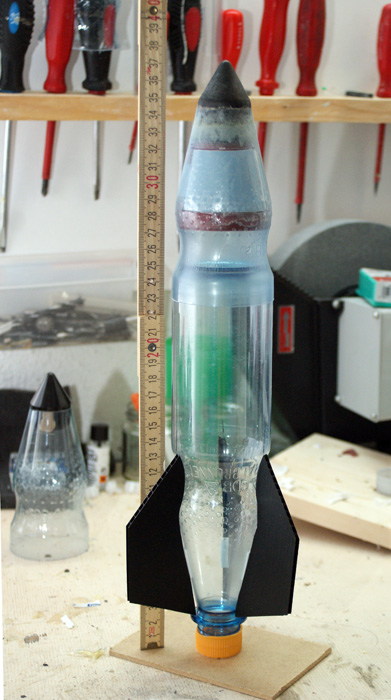

Und hier die Spitze mal testweise auf den Druckkörper gesteckt.

Sehr schön!

mfG
Markus

Hallo,
so muß das sein, kreative Ideen mit Materialien aus dem "gelben Sack".
weiter so.
Gruß
Andreas

... ja so ist das, wenn der Gelbe Sack voll ist, dann muss der Rest irgendwie woanders hin


So, gestern habe ich mir noch schnell den Tommy-Timer besorgt.

Diese freundliche Schwimmerin war bereit für eine entsprechende Organspende.



Der verbaute Timer ist schön klein und er dreht sehr langsam.
In der Fallschirmkammer ist übrigens sogar genug Platz für einen 40ger Rundschirm (aus Fallschirmseide).
OK der ist sicher bei der kleinen Rakete etwas überdimensioniert, aber der Platz würde reichen.

Hallo,
wie schwer wird denn das Prachtstück wenn es fertig ist ??
Gruß
Andreas

Hallo Bäckchen.

Hier die aktuellen Gewichte:

Rakete (so wie auf dem Foto): 82g
Düse: 6g
Tomy-Timer inkl. Alu-Halter: 5g

Sind bis jetzt 93g.

Fehlt noch die Befestigung der Finnen und etwas Klebe hier und da.

Ich schätze mal, dass das Gesamtgewicht bei ca. 110 - 120g liegen wird.

Mist, doch schwerer als eine Tafel Schokolade.

Weitere Fotos folgen.

Weiter gehts - Die nächsten Arbeitsschritte ...

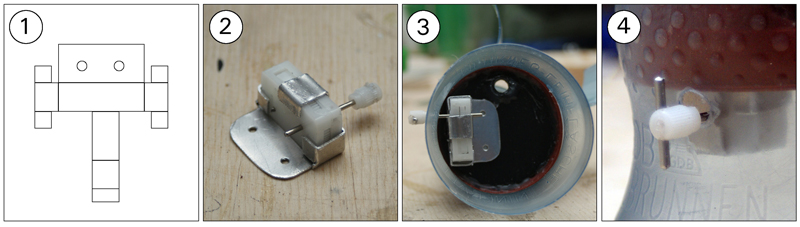

Der Einbau des Tomy-Timers



(1) Die Schablone für den Alu-Halter (Der Halter kann festgeschraubt oder -geklebt werden)
(2) Timer in dem Halter
(3) Timer in der Rakete (Befestigt mit beidseitigem Klebeband - von Tesa zur Spiegelmontage)
(4) Timer außen mit Stift

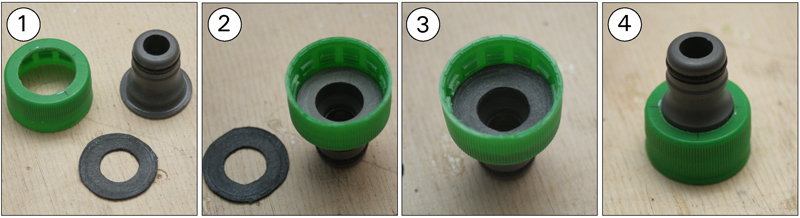

Der Bau der Düse (Meine erste Düse in dieser Bauart, war echt einfach)



(1) Komponenten
- Flaschendeckel mit Loch
- Gardena Hahnstück 21mm (G 1/2") - passend geschliffen
- Gummidichtung (Aus einem Fahrradschlauch geschnitten)
(2) Gardenastück im Deckel
(3) Dichtung rein
(4) fertig

Es mach richtig Spass, Deinen Baubericht zu lesen. Wunderbar und super sauber mit Bildern dokumentiert. Gefällt mir richtig gut!

Verrätst Du uns auch Deinen Namen? Wäre schön.

Gruß
Oliver

Zitat:

---

Original geschrieben von osmadie

... Verrätst Du uns auch Deinen Namen? Wäre schön.

Gruß
Oliver

---

Hallo Oliver,

ich glaube aus einem vorigen Bericht mal gelesen zu haben das er Marcel mit Vornamen heißt.

Gruß
Michael

Hallo Oliver,

Michael hat Recht, mein Name ist Marcel.

Danke fürs Kompliment.
Jetzt könnte ich tatsächlich sagen, die Art der Dokumentation ist mein Job.

Ich bin technischer Redakteur und somit ist das für mich eine Kleinigkeit .

Ich hatte sogar schon einmal die Idee, ein Buch zum Thema Wasserraketen zu schreiben.
Früher habe ich jahrelang Drachen (Lenkdrachen) gebaut und in dem Bereich gibt es ja jede Menge Fachliteratur.

Gruß
Marcel
