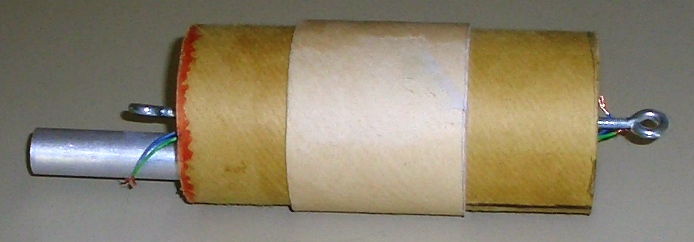

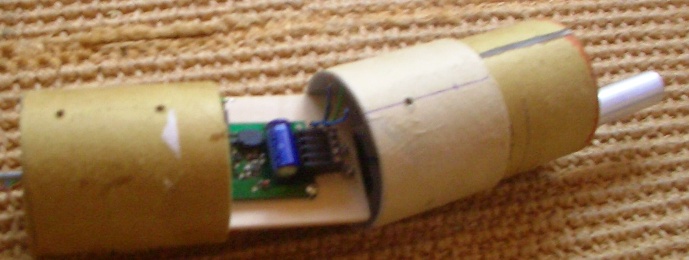

zusammengesteckt:

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 79726 [Alter Beitrag16. Juli 2005 um 15:01]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

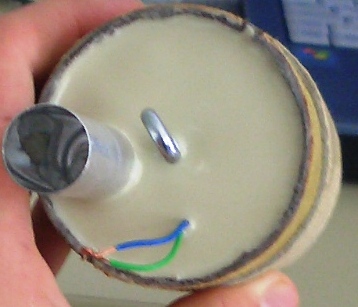

Das erste behältnis für die Pyrowatte(eine lüsterklemme kommt an die kabel daneben und wird dann auf den Spant geklebt)

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 79732 [Alter Beitrag16. Juli 2005 um 19:24]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

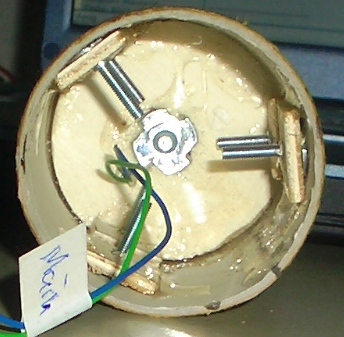

der eine Teil hat nun 6 Einschlagmuttern engeharzt bekommen, man sieht auf dem bild auch deutlisch wie der Kuppler hergestellt wurd, aus dem Stück rohr wurde einfach ein Stück ausgesägt damit es in das körperrohr passt. Ich mache das immer so das trotzdem noch ein Spalt von etwa 1mm bleibt , dieser wird dann mit Epoxy gefüllt!

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80312 [Alter Beitrag27. Juli 2005 um 13:16]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

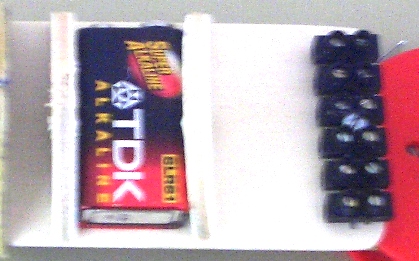

so, ich bilder von der c-control-bay:

rückseite:

okokok das bild is echt schlecht geworden...

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80314 [Alter Beitrag27. Juli 2005 um 13:18]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

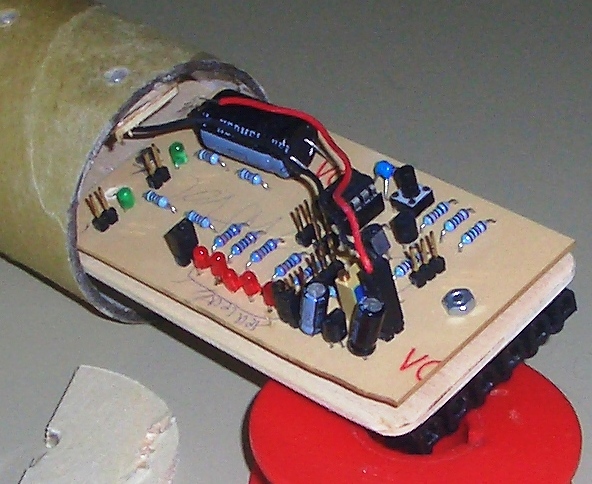

hier die vorder seite:

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80316 [Alter Beitrag27. Juli 2005 um 13:26]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

an den Lüsterklemmen werden die drei zünder angeklemmt, von den lüssterklemmen gehen die anschlusskable für die c-control über die batterie bis in den kuppler und dort durch das halterungsbrett an die c-control, dort werden sie mit Stiftleisten angeschlossen!

Ein Problem habe ich jetzt allerdings, wie soll ich die C-Control triggern?? Ich würde gerne einen Beschleunigungsschalter benutzen, weil zum triggern ein kontakt geschlossen werden muss... jedoch ist da nichtmehr sonderlich viel platz, besonders nicht für einen G-Switch....

Wenn jemand eine Idee hat, bittebitte in den Diskussionsthread posten!


mfg roman

'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80417 [Alter Beitrag29. Juli 2005 um 14:59]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

heute habe ich einen Stufentrennungstest durchgeführt, die folgenden Bilder sind Screenshots aus dem video:

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80418 [Alter Beitrag29. Juli 2005 um 15:01]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

Bild Nr.2

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80419 [Alter Beitrag29. Juli 2005 um 15:01]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

Bild Nr.3

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 80430 [Alter Beitrag29. Juli 2005 um 16:23]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

Die saltbay innen:

Folgende Datei wurde angehängt:
